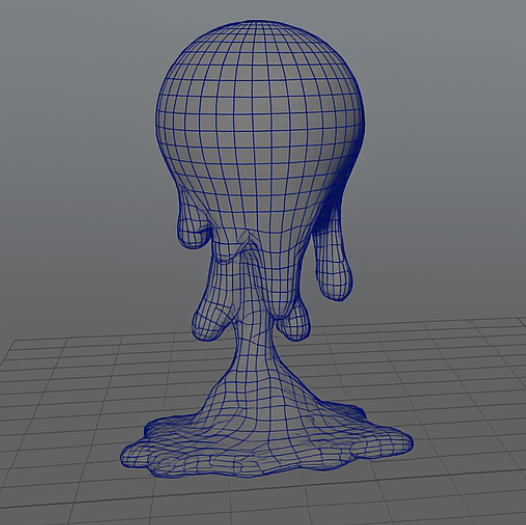

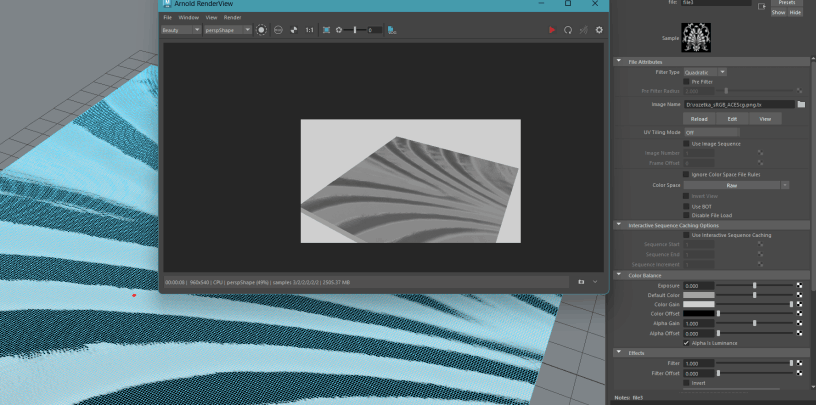

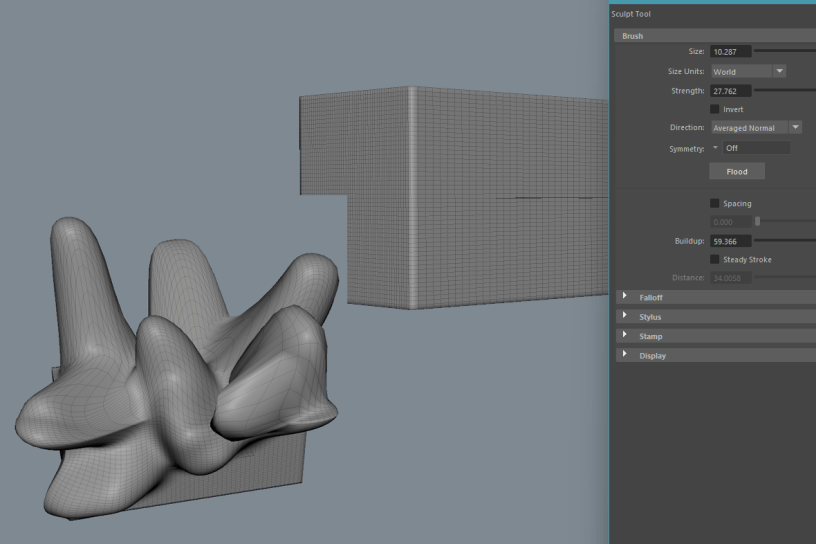

все способы создания формы
Standart primitives
Создаём/Create

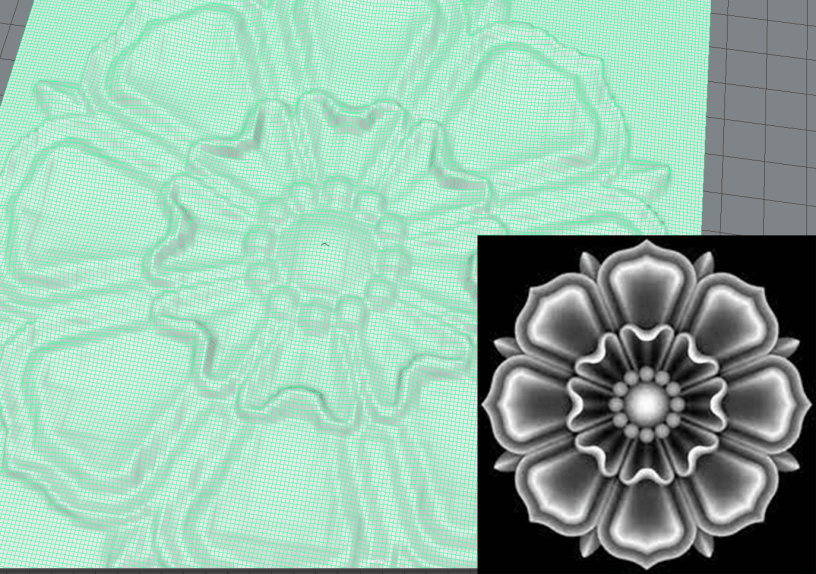

Стандартные полигональные примитивы
Полигоны являются базовой
строительной формой

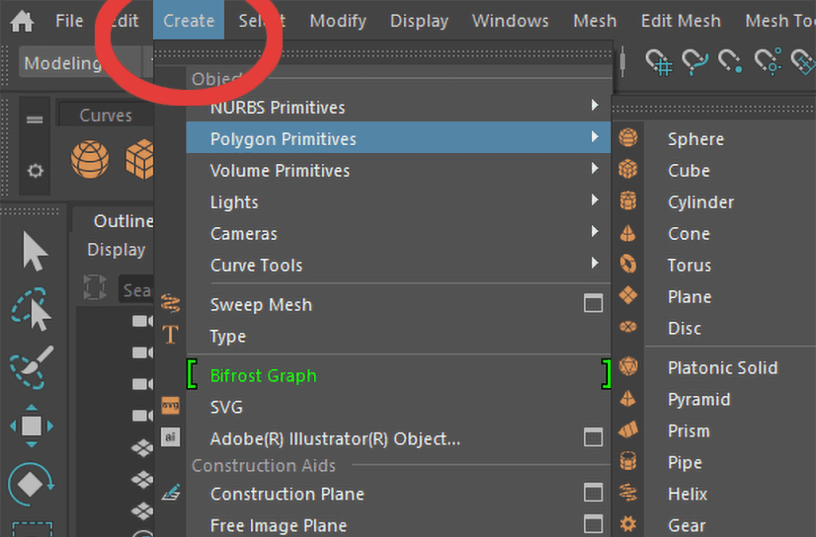

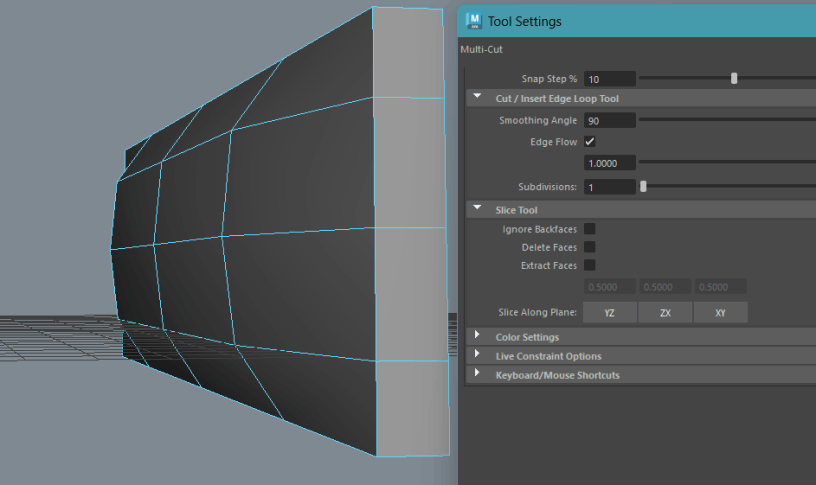

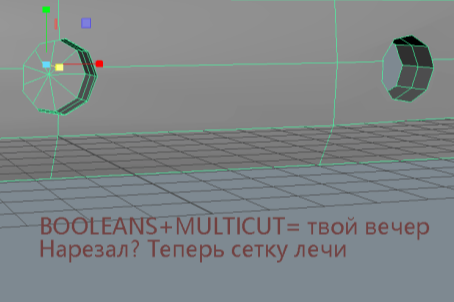

Create -> Polygon Primitives

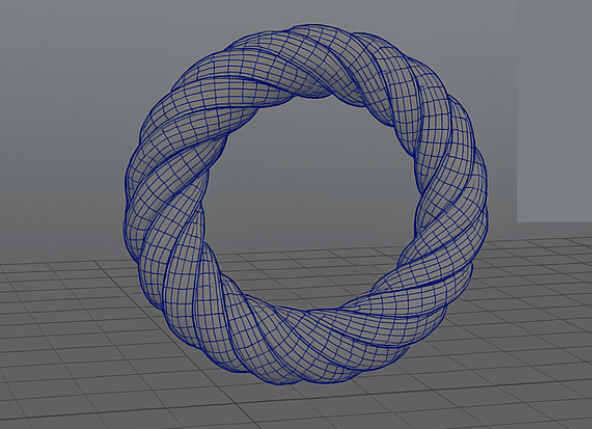

Cube, Sphere, Cylinder, Cone, Torus, Plane, Pipe, etc.
Можно использовать полку, выбирая их двойным щелчком, заранее заводить свойства, либо редактировать их сразу после
создания, настраивая количество сегментов и размеры в
Channel Box or Attribute Editor,
которые находятся в правой стороне сцены у самого края экрана/
Полигоны при необходимости* можно (см.NURBS) конвертировать в сплайны.
Одним из способов:
преобразовать в NURBS (с некоторыми ограничениями)
извлечь кривые NURBS из краев полигонов для восстановления чистых профилей
Или просто использовать виды на основе полигонов и стилизовать их (с помощью Toon-Shader и векторного рендеринга)
Curves/NURBS
Создаём/Create
Non-Uniform Rational B-Splines
Кривые создают
гладкие, плавно-изменяющиеся поверхности, биоморфные или индустриальные:
Curves + Extrude / Revolve / Loft (NURBS-based modeling)
Create curves: Create -> Curve Tools -> CV Curve Tool, EP Curve
Extrude/ Revolve/Loft
Хороши для точного мделирования поверхностей, например, носиков для чайника, сложных форм автомобилестроения, чертежей в стиле CAD, анимации.
Используются в сочетании с полигонами и взаимодействуют с ними, к примеру, - для выполнения экструзий и "мостов" между сегментами полигонов, могут быть спроецированы на полигоны и отображены в виде сегментов на них.
Для промышленного проекта, такого, как дизайн мебели, особенно если вы хотите:
? Распечатать его на бумаге
? Подготовить техническую документацию
? Поделиться ею с производителями или инженерами
? Перенести ее в САПР или программное обеспечение для черчения
? Тогда использование NURBS-моделирования (или преобразование вашей полигональной модели в NURBS-подобные кривые / поверхности) является разумным и чистым подходом.
NURBS Primitives
Создаём/Create
Non-Uniform Rational B-Splines

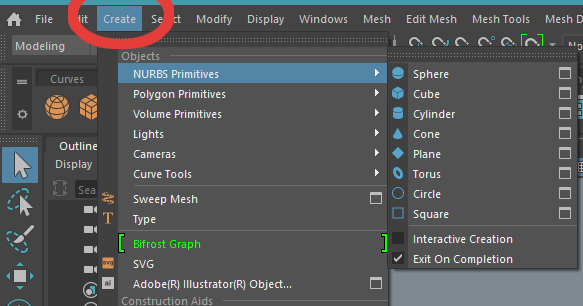

Create -> NURBS Primitives
Sphere, Cube, Plane, Cylinder, Cone, Torus.
NURB имеют встроенные UV,

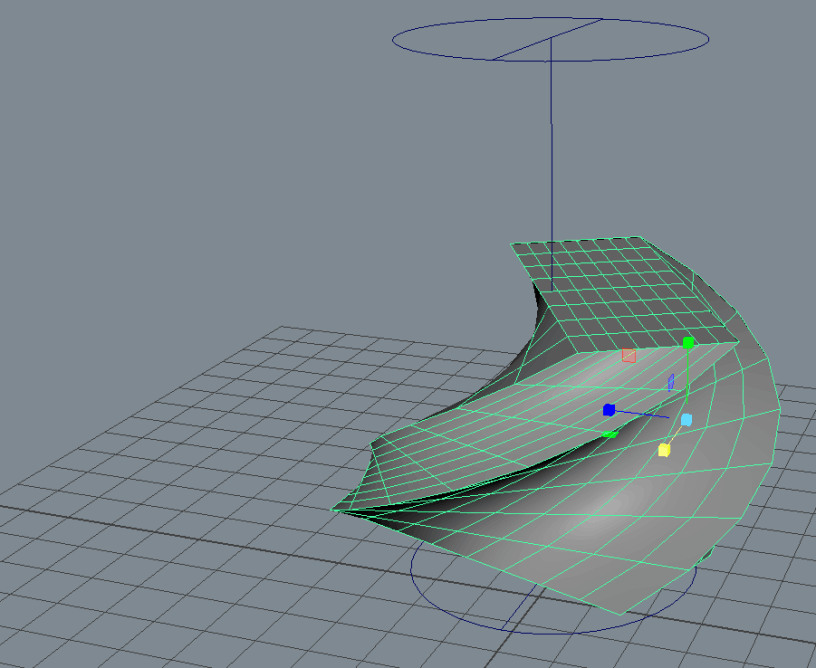

подходят для сглаживания деформаций и управления анимацией (например, для настройки лицевых изгибов).

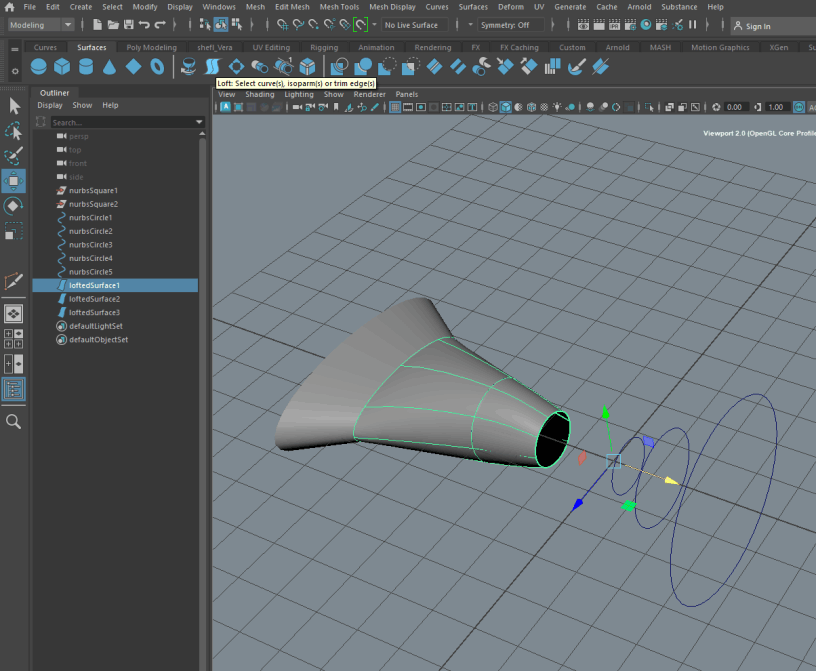

Surfaces -> Loft / Revolve / Extrude / Planar
Edit NURBS: Trim, Attach, Detach, Project Curve on Surface, etc.
Они создают плавные, непрерывные изгибы и поверхности, обеспечивают чистую обтекаемость кромки изготавливаемых деталей.
Позволяют обрезать поверхности (например, отверстия в панели).
Они более точны, чем полигоны, при определении кривых и фигур.
CAD Compatibility
Many CAD programs (like AutoCAD, Rhino, Fusion 360) love NURBS-based files (.IGES, .STEP, .DXF).
Easier to export technical drawings when working from NURBS surfaces or NURBS curves.
Используйте их для вывода чертежей.
Настройка вывода промышленного проекта:
